SH-2000-DXDC多芯線打端穿殼機

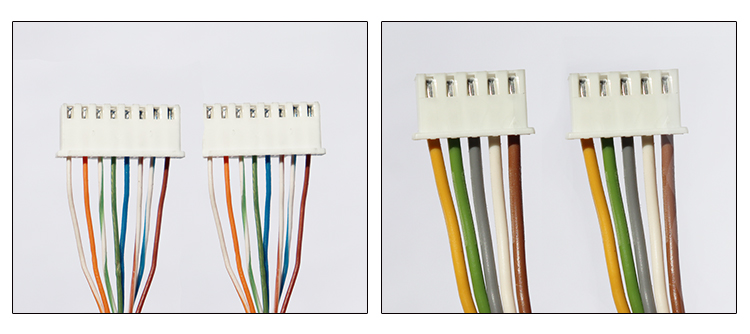

產品展示
產品介紹
本產品適用于護套線打端穿膠殼，具有高效率，高穩定性。可選配CCD檢測和壓力檢測系統，精準檢測不良產品。本產品在節省人工和提高工作效率上有著顯著的效果。
產品特點
1. 本產品主要用于護套線的切齊、剝皮、連續鉚壓、插膠殼加工，可加裝CCD視覺以及壓力檢測系統識別鉚壓不良及插膠殼不良。
2. 機構位移均采用伺服馬達驅動、絲杠傳動來提高精度，用于確保高品質產品要求；
3. 高精密模具，換模方便，經久耐用。
4. 多根線材自動切齊，自動剝皮，自動鉚壓，自動取線。
產品參數
型 號 Model | SH-2000-DXDC多芯線打端穿殼機 |
電 源 Power Supply | 單相200V~240V 50/60Hz |
空 氣 源 Air Source | 0.4~0.6mpa（請使用干燥清凈的空氣） |
壓著能力 Crimping capacity | 1.5T/2T/3T |
壓著端子 Crimping | 開放式連續端子-橫式（open continuous terminal-horizontal） |
功 率 Power | 2000W |
行 程 Travel | 40mm |
適用線徑 Applicable wire Diameter | 線經最小（Core wire minimum）：￠0.6mm |
護套剝皮范圍 Stripping range | 2-5芯最短剝護套34mm，6-12芯最短剝護套40mm |
剝線長度 Stripping length | 0.5~10.0mm |
切線誤差 Tangent error | 0.05~0.1mm |
本體尺寸 External dimensions | L1265*W1200*H1750 mm |
本體重量 Weight | 300KG |
適用線材 Adaptive line species | AV、AVS、AVSS、CAVUS、KV、KIV、UL、IV特氟龍、纖維線等 |
